2. Создание модели данных с помощью ERwin

2.1. Отображение модели данных в ERwin

2.1.1. Физическая и логическая модель данных



ERwin имеет два уровня представления модели - логический и физический. Логический уровень - это абстрактный взгляд на данные, на нем данные представляются так, как выглядят в реальном мире, и могут называться так, как они называются в реальном мире, например "Постоянный клиент", "Отдел" или "Фамилия сотрудника". Объекты модели, представляемые на логическом уровне, называются сущностями и атрибутами (подробнее о сущностях и атрибутах будет рассказано ниже). Логическая модель данных может быть построена на основе другой логической модели, например на основе модели процессов (см. гл. 1). Логическая модель данных является универсальной и никак не связана с конкретной реализацией СУБД.

Физическая модель данных, напротив, зависит от конкретной СУБД, фактически являясь отображением системного каталога. В физической модели содержится информация о всех объектах БД. Поскольку стандартов на объекты БД не существует (например, нет стандарта на типы данных), физическая модель зависит от конкретной реализации СУБД. Следовательно, одной и той же логической модели могут соответствовать несколько разных физических моделей. Если в логической модели не имеет значения, какой конкретно тип данных имеет атрибут, то в физической модели важно описать всю информацию о конкретных физических объектах - таблицах, колонках, индексах, процедурах и т. д. Разделение модели данных на логические и физические позволяет решить несколько важных задач.

Документирование модели. Многие СУБД имеют ограничение на именование объектов (например, ограничение на длину имени таблицы или запрет использования специальных символов - пробела и т. п.). Зачастую разработчики ИС имеют дело с нелокализованными версиями СУБД. Это означает, что объекты БД могут называться короткими словами, только латинскими символами и без использования специальных символов (т. е. нельзя назвать таблицу предложением - только одним словом). Кроме того, проектировщики БД нередко злоупотребляют "техническими" наименованиями, в результате таблица и колонки получают наименования типа RTD_324 или CUST_A12 и т. д. Полученную в результате структуру могут понять только специалисты (а чаще всего только авторы модели), ее невозможно обсуждать с экспертами предметной области. Разделение модели на логическую и физическую позволяет решить эту проблему. На физическом уровне объекты БД могут называться так, как того требуют ограничения СУБД. На логическом уровне можно этим объектам дать синонимы - имена более понятные неспециалистам, в том числе на кириллице и с использованием специальных символов. Например, таблице CUST_A12 может соответствовать сущность Постоянный клиент. Такое соответствие позволяет лучше задокументировать модель и дает возможность обсуждать структуру данных с экспертами предметной области.

Масштабирование. Создание модели данных, как правило, начинается с создания логической модели. После описания логической модели, проектировщик может выбрать необходимую СУБД и ERwin автоматически создаст соответствующую физическую модель. На основе физической модели ERwin может сгенерировать системный каталог СУБД или соответствующий SQL-скрипт. Этот процесс называется прямым проектированием (Forward Engineering). Тем самым достигается масштабируемость - создав одну логическую модель данных, можно сгенерировать физические модели под любую поддерживаемую ERwin СУБД. С другой стороны, ERwin способен по содержимому системного каталога или SQL-скрипту воссоздать физическую и логическую модель данных (Reverse Engineering). На основе полученной логической модели данных можно сгенерировать физическую модель для другой СУБД и затем сгенерировать ее системный каталог. Следовательно, ERwin позволяет решить задачу по переносу структуры данных с одного сервера на другой. Например, можно перенести структуру данных с Oracle на Informix (или наоборот) или перенести структуру dbf-файлов в реляционную СУБД, тем самым облегчив решение по переходу от файл-серверной к клиент-серверной ИС. Заметим, однако, что формальный перенос структуры "плоских" таблиц на реляционную СУБД обычно неэффективен. Для того чтобы извлечь выгоды от перехода на клиент-серверную технологию, структуру данных следует модифицировать. Процессы прямого и обратного проектирования будут рассмотрены ниже.

Для переключения между логической и физической моделью данных служит список выбора в левой части панели инструментов Erwin (рис. 2.1).

Рис. 2.1. Переключение между логической и физической моделью



При переключении, если физической модели еще не существует, она будет создана автоматически.



2.1.2. Интерфейс ERwin. Уровни отображения модели



Интерфейс выполнен в стиле Windows-приложений, достаточно прост и интуитивно понятен. В дальнейшем будет описан интерфейс версии Erwin 3.5.2. Рассмотрим кратко основные функции ERwin по отображению модели, а также панель и палитру инструментов. Более подробно элементы интерфейса будут рассмотрены в последующих главах. Элементы панели инструментов описаны в табл. 2.1.



Таблица 2.1. Основная панель инструментов

Кнопки

Назначение кнопок

Создание, открытие, сохранение и печать модели

Вызов диалога Report Browser для генерации отчетов

Изменение уровня просмотра модели: уровень сущностей, уровень атрибутов и уровень определений

Изменение масштаба просмотра модели

Генерация схемы БД, выравнивание схемы с моделью и выбор сервера (доступны только на уровне физической модели)

Вызов дополнительной панели инструментов для работы с репозиторием Model Mart. (Работа с Model Mart рассмотрена в гл. 4)

Переключение между областями модели - Subject Area



Палитра инструментов выглядит различно на разных уровнях отображения модели. На логическом уровне (рис. 2.2) палитра инструментов имеет:

1. Слева направо, верхний ряд:

2. Слева направо, нижний ряд:

Рис. 2.2. Палитра инструментов на логическом уровне

На физическом уровне (рис. 2.3) палитра инструментов имеет:

Для создания моделей данных в ERwin можно использовать две нотации: IDEF1X и IE (Information Engineering). Методология IDEF1X была разработана для армии США и широко используется в государственных учреждениях США, финансовых и промышленных корпорациях. Методология IE, разработанная Мартином (Martin), Финкельштейном (Finkelstein) и другими авторами, используется преимущественно в промышленности. Переключение между нотациями можно сделать в закладке Methodology диалога Preferences (меню Option/Preferences) (рис. 2.4). В дальнейшем будет использоваться нотация IDEF1X.

Рис. 2.3. Палитра инструментов на физическом уровне

Рис. 2.4. Переключение между нотациями



ERwin имеет несколько уровней отображения диаграммы: уровень сущностей, уровень атрибутов, уровень определений, уровень первичных ключей и уровень иконок. Переключиться между первыми тремя уровнями можно с использованием кнопок панели инструментов. Переключиться на другие уровни отображения можно при помощи контекстного меню, которое появляется, если "кликнуть" по любому месту диаграммы, не занятому объектами модели. В контекстном меню следует выбрать пункт Display Level и затем необходимый уровень отображения. ERwin позволяет связать с сущностью большую и малую иконки. При переключении на уровень иконок показывается большая иконка. Для отображения малой иконки следует выбрать в контекстном меню пункт Display Options/Entities и в каскадном меню включить опцию Entity Icon. Малая иконка будет показана слева от имени сущности на всех .уровнях отображения модели. В табл. 2 2 показаны уровни отображения модели.



Таблица 2.2. Уровни отображения модели



Установка цвета и шрифта. Установить шрифт и цвет объектов в ERwin можно несколькими способами. Во-первых, для установки цвета и шрифта объекта служит панель инструментов Font and Color Toolbar, которая располагается под основной панелью. Значение каждого элемента приведено в табл. 2.3.



Таблица 2.3. Панель инструментов Font and Color Toolbar

Выбор наименования шрифта

Выбор размера шрифта

Выбор стиля шрифта

Выбор цвета символов

Выбор цвета заливки

Выбор цвета линий



Для редактирования шрифта и цвета конкретного объекта следует, щелкнув правой кнопкой мыши по сущности или связи и выбрав из всплывающего меню пункт Object Font/Color, вызвать диалог Font/Color Editor, в котором определяются имя, описание и комментарии сущности. Диалог Font/Color Editor имеет три закладки, в которых можно выбрать шрифт и установить его размер, стиль и цвет (закладка Text), установить цвет заливки (закладка Fill, только для сущностей) и цвет линий (закладка Entity Outline, только для сущностей).

Имеется возможность изменить шрифт и цвет для всех объектов модели или для какой-либо отдельной категории объектов. Для этого служит диалог All Default Font/Color Editor (пункт меню Option/Default Font/Color). Каждая закладка на диалоге (рис. 2.5) позволяет редактировать шрифт и цвет для определенной категории объектов:

Рис. 2.5. Диалог АН Default Font/Color Editor



Иногда при работе Erwin3.X под операционной системой Windows NT в модели "расплываются" надписи - названия сущностей, атрибутов и комментариев. Эта ошибка связана с некорректной настройкой регистров Windows.

Имеется два способа борьбы с расплывающимися надписями при работе с Erwin3.X под NT:

1. При работе использовать заранее подготовленный шаблон. Для этого следует создать новый проект (НЕ ВКЛЮЧАЯ В НЕГО НОВЫЕ СУЩНОСТИ), установить шрифты, работающие корректно при прямом внесении сущностей (подбираются экспериментально), - Option/default font/color/All Fonts/All Objects и сохранить модель как шаблон - File/SaveAs/Files of Type/ERwin Template. При Reverse Engineering в качестве шаблона необходимо выбрать не стандартный шаблон, а вновь созданный.

2. Редактирование регистров NT. В разделе

HKEY_LOCAL_MACHINE

SOFTWARE

Microsoft

WindowsNT

CurrentWersion

FontMapper

следует установить 204-ю таблицу - DEFAULT 0X000000cc (204).

В разделе

HKEY_LOCAL_MACHINE

SOFTWARE

Microsoft

WindowsNT

CurrentWersion

FontSubstitutes

следует для всех стандартных шрифтов установить ссылку на 204-ю таблицу, например:

Arial,0 "Arial,204"



2.1.3. Подмножества модели и сохраняемые отображения



При создании реальных моделей данных количество сущностей и атрибутов может исчисляться сотнями. Для более удобной работы с большими моделями в ERwin предусмотрены подмножества модели (Subject Area), в которые можно включить тематически общие сущности. В подмножество модели может входить произвольный набор сущностей, связей и текстовых комментариев. Для создания, удаления или редактирования подмножеств модели нужно вызвать диалог Subject Area Editor (меню Edit/Subject Area), в котором указывается имя подмножества и входящие в нее сущности (рис. 2 6) Все изменения, сделанные в любой Subject Area, автоматически отображаются на общей модели. Одна и та же сущность может входить в несколько Subject Area.

Рис. 2.6. Диалог Subject Area Editor



По умолчанию исходная модель получает имя Main Subject Area. При создании нового подмножества следует в диалоге Subject Area Editor указать ее имя и список входящих в него объектов. Для включения сущности в Subject Area нужно выбрать ее в левом списке диалога и щелкнуть по кнопке . Сущность можно переместить в Subject Area вместе со всеми связанными с ней сущностями. Для этого следует воспользоваться кнопкой , причем можно задать уровень взаимосвязи (рис. 2.7) как для сущностей-потомков (Descedants), так и для сущностей-предков (Ancestors).

Рис. 2.7. Диалог задания уровня перемещения сущностей



Например, если в модели сущность Клиент связана с сущностью Заказ, а та в свою очередь с сущностью Предмет заказа, то при перемещении сущности Клиент со связанными сущностями уровня 2 (потомки) будут перемещены все три сущности.

ERwin позволяет разбить модель на несколько Subject Area, каждая из которых может соответствовать определенной задаче, например финансовой, производственной, маркетинговой и т. д. Для перехода от одного подмножества к другому служит список выбора на панели инструментов (см. табл. 2.1). Subject Area можно создавать как в логической, так и в физической модели данных.

Хранимое отображение (Stored Display) - представление подмножества модели, отображающее специфический аспект структуры данных. Одна Subject Area может включать в себя несколько хранимых отображений. В хранимое отображение входят те же самые сущности и связи, что и в Subject Area, но они могут по-разному располагаться на экране, иметь разные уровни (см: табл. 2.2), различный масштаб и цвет объектов или фона.

Для создания хранимого отображения служит диалог Stored Display Editor (меню Edit/Stored Display).

При определении нового хранимого отображения следует задать его имя, автора, описание и свойства как для логической, так и для физической модели.

При создании Subject Area в нее могут не входить либо родительская, либо дочерняя сущность. По умолчанию связи с сущностями, которые не вошли в Subject Area ("висящие связи"), не показываются. Для отображения таких связей следует включить опцию Show Dangling Relationship в закладке General диалога Stored Display Editor (рис. 2.8).

Хранимое отображение позволяет отобразить линии связей не только ортогональными, но и диагональными. Для представления связей диагональными линиями следует в закладке General выбрать опцию Diagonal (по умолчанию установлена опция Orthogonal).

Рис. 2.8. Диалог Stored Display Editor



Для переключения между хранимыми отображениями служат закладки в нижней части диаграммы (рис. 2.9).

Рис. 2.9. Переключение между хранимыми отображениями



2.2. Создание логической модели данных

2.2.1. Уровни логической модели



Различают три уровня логической модели, отличающихся по глубине представления информации о данных:

Диаграмма сущность-связь представляет собой модель данных верхнего уровня. Она включает сущности и взаимосвязи, отражающие основные бизнес-правила предметной области. Такая диаграмма не слишком детализирована, в нее включаются основные сущности и связи между ними, которые удовлетворяют основным требованиям, предъявляемым к ИС. Диаграмма сущность-связь может включать связи многие-ко-многим и не включать описание ключей. Как правило, ERD используется для презентаций и обсуждения структуры данных с экспертами предметной области.

Модель данных, основанная на ключах, - более подробное представление данных. Она включает описание всех сущностей и первичных ключей и предназначена для представления структуры данных и ключей, которые соответствуют предметной области.

Полная атрибутивная модель - наиболее детальное представление структуры данных: представляет данные в третьей нормальной форме и включает все сущности, атрибуты и связи.



2.2.2. Сущности м атрибуты



Основные компоненты диаграммы Erwin - это сущности, атрибуты и связи. Каждая сущность является множеством подобных индивидуальных объектов, называемых экземплярами. Каждый экземпляр индивидуален и должен отличаться от всех остальных экземпляров. Атрибут выражает определенное свойство объекта. С точки зрения БД (физическая модель) сущности соответствует таблица, экземпляру сущности - строка в таблице, а атрибуту -колонка таблицы.

Построение модели данных предполагает определение сущностей и атрибутов, т. е. необходимо определить, какая информация будет храниться в конкретной сущности или атрибуте. Сущность можно определить как объект, событие или концепцию, информация о которых должна сохраняться. Сущности должны иметь наименование с четким смысловым значением, именоваться существительным в единственном числе, не носить "технических" наименований и быть достаточно важными для того, чтобы их моделировать. Именование сущности в единственном числе облегчает в дальнейшем чтение модели. Фактически имя сущности дается по имени ее экземпляра. Примером может быть сущность Заказчик (но не Заказчики!) с атрибутами Номер заказчика, Фамилия заказчика и Адрес заказчика. На уровне физической модели ей может соответствовать таблица Customer с колонками Customer_number, Customer_name и Customer_address.

Для внесения сущности в модель необходимо (убедившись предварительно, что вы находитесь на уровне логической модели - переключателем между логической и физической моделью служит раскрывающийся список в правой части панели инструментов) "кликнуть" по кнопке сущности на панели инструментов (ERwin Toolbox) , затем "кликнуть" по тому месту на диаграмме, где необходимо расположить новую сущность. Щелкнув правой кнопкой мыши по сущности и выбрав из всплывающего меню пункт Entity Editor, можно вызвать диалог Entity Editor, в котором определяются имя, описание и комментарии сущности (рис. 2.10).

Каждая сущность должна быть полностью определена с помощью текстового описания в закладке Definition. Закладки Note, Note 2, Note 3, UDP (User Defined Properties - Свойства, определенные пользователем) служат для внесения дополнительных комментариев и определений к сущности. В прежних версиях ERwin закладкам Note2 и Note3 соответствовали окна Query и Sample.

Закладка Definition используется для ввода определения сущности. Эти определения полезны как на логическом уровне, поскольку позволяют понять, что это за объект, так и на физическом уровне, поскольку их можно экспортировать как часть схемы и использовать в реальной БД (CREATE COMMENT on entity_name).

Закладка Note позволяет добавлять дополнительные замечания о сущности, которые не были отражены в определении, введенном в закладке Definition. Здесь можно ввести полезное замечание, описывающее какое-либо бизнес-правило или соглашение по организации диаграммы.

В закладке Note 2 можно задокументировать некоторые возможные запросы, которые, как ожидается, будут использоваться по отношению к сущности в БД. При переходе к физическому проектированию, записанные запросы помогут принимать такие решения в отношении проектирования, которые сделают БД более эффективной.

Рис. 2.10. Диалог Entity Editor



Закладка Note 3 позволяет вводить примеры данных для сущности (в произвольной форме).

В закладке Icon каждой сущности можно поставить в соответствие изображение, которое будет отображаться в режиме просмотра модели на уровне иконок (см. табл. 2.2). В этой закладке можно задать как большую иконку, которая будет отображаться на уровне Icon, так и малую иконку, которая будет отображаться на всех уровнях просмотра модели. Для связывания изображения с сущностью необходимо щелкнуть по кнопке

, в появившемся диалоге ERwin Icon Editor щелкнуть по кнопке Import и выбрать соответствующий файл формата bmp. После выбора иконки она отображается в закладке Icon диалога Entity Editor (рис. 2.11).

Рис. 2.11. Закладка Icon диалога Entity Editor



Использование свойств, определяемых пользователем (UDP), аналогично их использованию в BPwin (см. гл. 1.4). Для определения UDP служит диалог User-Defined Property Editor (вызывается из меню Edit/UDPs). В нем необходимо указать вид объекта, для которого заводится UDP (диаграмма в целом, сущность, атрибут и т. д.) и тип данных. Для внесения нового свойства следует щелкнуть в таблице по кнопке “+”, и внести имя, тип данных, значение по умолчанию и определение.

ERwin поддерживает для UDP шести типов данных:

Рис. 2.12. Диалог User-Defined Property Editor



Значение свойств, определяемых пользователем, задается в закладке UDP диалога Entity Editor. Если присвоить сущности значение свойства Document "D:\MSOffice97\Office\WINWORD.EXE part3.doc" (рис. 2.13), то из закладки можно редактировать документ part3 (кнопка “…” в строке таблицы UDP).

Рис. 2.13. Закладка UDP диалога Entity Editor



Как было указано выше, каждый атрибут хранит информацию об определенном свойстве сущности, а каждый экземпляр сущности должен быть уникальным. Атрибут или группа атрибутов, которые идентифицируют сущность, называется первичным ключом. Для описания атрибутов следует, "кликнув" правой кнопкой по сущности, выбрать в появившемся меню пункт Attribute Editor. Появляется диалог Attribute Editor (рис. 2.14).

Рис. 2.14. Диалог Attribute Editor



Если щелкнуть по кнопке New, то в появившемся диалоге New Attribute (рис. 2.15) можно указать имя атрибута, имя соответствующей ему в физической модели колонки и домен. Домен атрибута будет использоваться при определении типа колонки на уровне физической модели.

Рис. 2.15. Диалог New Attribute



Для атрибутов первичного ключа в закладке General диалога Attribute Editor необходимо сделать пометку в окне выбора Primary Key.

Закладка Definition позволяет записывать определения отдельных атрибутов. Определения атрибутов можно также сгенерировать как часть схемы (CREATE COMMENT on entity_name.attribute_name). Закладка Note позволяет добавлять замечания об одном или нескольких атрибутах сущности, которые не вошли в определения. Закладка UDP служит для задания значений свойств, определяемых пользователем. Предварительно эти свойства должны быть внесены в диалог User-Defined Property Editor как свойства атрибутов.

При установлении связей между сущностями атрибуты первичного ключа родительской сущности мигрируют в качестве внешних ключей в дочернюю сущность. Кнопка Migrate диалога Attribute Editor вызывает диалог Migrate Attribute Property, в котором можно задать свойства, сохраняемые при миграции.

Для большей наглядности диаграммы каждый атрибут можно связать с иконкой. При помощи списка выбора Icon в закладке General можно связать иконку с атрибутом.

Рис. 2.16. Диалог Erwin Icon Editor

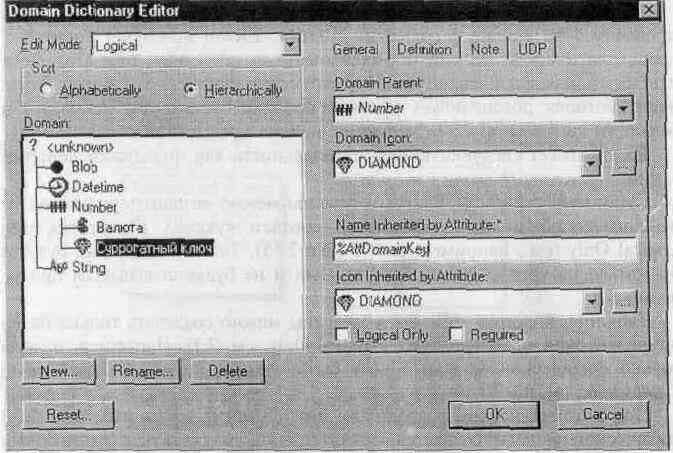

Каждому домену соответствует стандартная иконка, однако можно импортировать и дополнительные изображения. Кнопка “…” справа от списка выбора Icon вызывает диалог ERwin Icon Editor (рис. 2.16), щелкнув по кнопке Import можно добавить в список необходимую иконку.

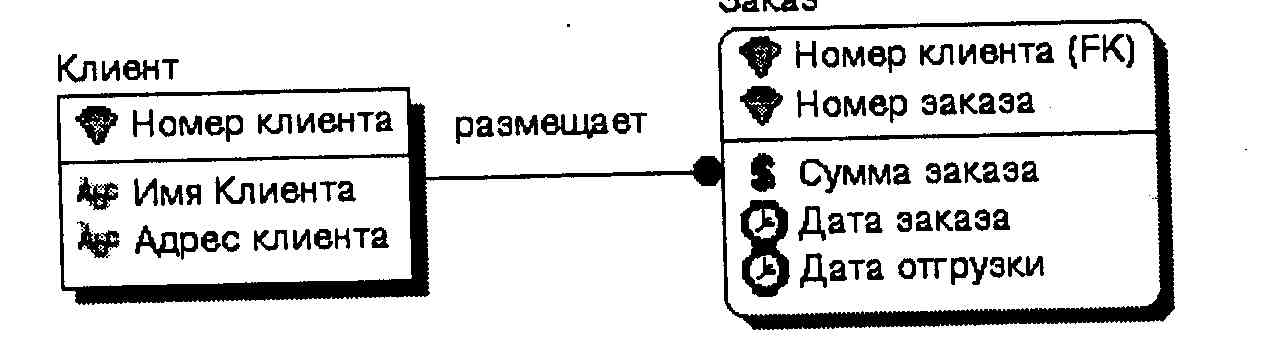

Рис. 2.17. Отображение сущности на уровне атрибутов с включенной опцией Attribute Icon



Для отображения иконки атрибута следует выбрать в контекстном меню пункт Display Options/Entities и в каскадном меню включить опцию Attribute Icon. Малая иконка будет показана слева от имени атрибута на уровне атрибутов отображения модели. Как видно из рис. 2.17, имя сущности показывается над прямоугольником, изображающим сущность, список атрибутов сущности - внутри прямоугольника. Список разделен горизонтальной чертой, выше которой расположены атрибуты первичного ключа, ниже - неключевые атрибуты.

Очень важно дать атрибуту правильное имя. Атрибуты должны именоваться в единственном числе и иметь четкое смысловое значение. Соблюдение этого правила позволяет частично решить проблему нормализации данных уже на этапе определения атрибутов. Например, создание в сущности Сотрудник атрибута Телефоны сотрудника противоречит требованиям нормализации, поскольку атрибут должен быть атомарным, т. е. не содержать множественных значений. Согласно синтаксису IDEF1X имя атрибута должно быть уникально в рамках модели (а не только в рамках сущности!). По умолчанию при попытке внесения уже существующего имени атрибута Erwin переименовывает его. Например, если атрибут Комментарий уже существует в модели, другой атрибут (в другой сущности) будет назван Комментарий/2, затем Комментарш/3 и т. д.

Рис. 2.18. Диалог Unique Name Option



На практике такое переименование не всегда удобно, поэтому существует возможность отменить эту опцию. В диалоге Unique Name Option (меню Option/Unique Name) (рис. 2.18) можно задать следующие режимы именования атрибутов:

Каждый атрибут должен быть определен (закладка Definition), при этом следует избегать циклических определений, например когда термин 1 определяется через термин 2, термин 2 - через термин 3, а термин 3 в свою очередь - через термин 1 (рис. 2.19).

Рис. 2.19. Циклическое определение атрибутов



Иногда определение атрибута легче дать через описание области значений. Например, оценка школьника - это число, принимающее значения 2, 3, 4 и 5.

Часто приходится создавать производные атрибуты, т. е. атрибуты, значение которых можно вычислить из других атрибутов. Примером производного атрибута может служить Возраст сотрудника, который может быть вычислен из атрибута Дата рождения сотрудника. Такой атрибут может привести к конфликтам; действительно, если вовремя не обновить значение атрибута Возраст сотрудника, он может противоречить значению атрибута Дата рождения сотрудника. Производные атрибуты - ошибка нормализации, однако их вводят для повышения производительности системы -если необходимо узнать возраст сотрудника, можно обратиться к соответствующему атрибуту, а не проводить вычисления (которые на практике могут быть значительно более сложными, чем в приведенном примере) по дате рождения.

При переносе атрибутов внутри и между сущностями можно воспользоваться техникой drag&drop, выбрав кнопку в палитре инструментов.



2.2.3. Связи



Связь является логическим соотношением между сущностями. Каждая связь должна именоваться глаголом или глагольной фразой (Relationship Verb Phrases) (рис. 2.20). Имя связи выражает некоторое ограничение или бизнес-правило и облегчает чтение диаграммы, например:

Рис. 2.20. Имя связи - Relationship Verb Phrases



Связь показывает, какие именно заказы разместил клиент и какой именно сотрудник выполняет заказ. По умолчанию имя связи на диаграмме не показывается. Для отображения имени следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Relationship и затем включить опцию Verb Phrase.

На логическом уровне можно установить идентифицирующую связь один-ко-многим, связь многие-ко-многим и неидентифицирующую связь один-ко-многим (соответственно это кнопки слева направо в палитре инструментов).

В IDEF1X различают зависимые и независимые сущности. Тип сущности определяется ее связью с другими сущностями. Идентифицирующая связь устанавливается между независимой (родительский конец связи) и зависимой (дочерний конец связи) сущностями. Когда рисуется идентифицирующая связь, ERwin автоматически преобразует дочернюю сущность в зависимую. Зависимая сущность изображается прямоугольником со скругленными углами (сущность Заказ на рис. 2.21). Экземпляр зависимой сущности определяется только через отношение к родительской сущности, т. е. в структуре на рис. 2.21 информация о заказе не может быть внесена и не имеет смысла без информации о клиенте, который его размещает. При установлении идентифицирующей связи атрибуты первичного ключа родительской сущности автоматически переносятся в состав первичного ключа дочерней сущности. Эта операция дополнения атрибутов дочерней сущности при создании связи называется миграцией атрибутов. В дочерней сущности новые атрибуты помечаются как внешний ключ - (FK).

Рис. 2.21. Идентифицирующая связь между независимой и зависимой таблицей



В дальнейшем, при генерации схемы БД, атрибуты первичного ключа получат признак NOT NULL, что означает невозможность внесения записи в таблицу заказов без информации о номере клиента.

При установлении неидентифицирующей связи (рис. 2.22) дочерняя сущность остается независимой, а атрибуты первичного ключа родительской сущности мигрируют в состав неключевых компонентов родительской сущности. Неидентифицирующая связь служит для связывания независимых сущностей.

Рис. 2.22. Неидентифицирующая связь



Экземпляр сущности Сотрудник может существовать безотносительно к какому-либо экземпляру сущности Отдел, т. е. сотрудник может работать в организации, не числясь в каком-либо отделе.

Идентифицирующая связь показывается на диаграмме сплошной линией с жирной точкой на дочернем конце связи (см. рис. 2.21), неидентифицирующая - пунктирной (рис. 2.22).

Для создания новой связи следует:

Форму линии связи можно изменить. Для этого нужно захватывать мышью нужную линию связи и переносить ее с места на место, пока линия не начнет выглядеть лучше.

В палитре инструментов кнопка соответствует идентифицирующей связи, кнопка связи многие-ко-многим и кнопка соответствуют неидентифицирующей связи.

Для редактирования свойств связи следует "кликнуть" правой кнопкой мыши по связи и выбрать на контекстном меню пункт Relationship Editor.

В закладке General появившегося диалога можно задать мощность, имя и тип связи (рис. 2.23).

Мощность связи (Cardinality) - служит для обозначения отношения числа экземпляров родительской сущности к числу экземпляров дочерней.

Различают четыре типа мощности (рис. 2.24):

Рис. 2.23. Диалог Relationship Editor



По умолчанию символ, обозначающий мощность связи, не показывается на диаграмме. Для отображения имени следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Relationship и затем включить опцию Cardinality.

Имя связи (Verb Phrase) - фраза, характеризующая отношение между родительской и дочерней сущностями. Для связи один-ко-многим идентифицирующей или неидентифицирующей достаточно указать имя, характеризующее отношение от родительской к дочерней сущности (Parent-to-Child). Для связи многие-ко-многим следует указывать имена как Parent-to-Child так и Child-to-Parent.

Рис. 2.24. Обозначения мощности



Тип связи (идентифицирующая/неидентифицирующая). Для неидентифицирующей связи можно указать обязательность (Nulls). В случае обязательной связи (No Nulls) при генерации схемы БД атрибут внешнего ключа получит признак NOT NULL, несмотря на то что внешний ключ не войдет в состав первичного ключа дочерней сущности. В случае необязательной связи (Nulls Allowed) внешний ключ может принимать значение NULL. Необязательная неидентифицирующая связь помечается прозрачным ромбом со стороны родительской сущности (см. рис. 2.22).

Рис. 2.25. Закладка Rolename/RI Actions диалога Relationship Editor



В закладке Definition можно дать более полное определение связи для того, чтобы в дальнейшем иметь возможность на него ссылаться.

В закладке Rolename/RI Actions можно задать имя роли и правила ссылочной целостности.

Имя роли (функциональное имя) - это синоним атрибута внешнего ключа, который показывает, какую роль играет атрибут в дочерней сущности.

Рис. 2.26. Имена ролей внешних ключей



В примере, приведенном на рис. 2.26, в сущности Сотрудник внешний ключ Номер отдела имеет функциональное имя "Где работает", которое показывает, какую роль играет этот атрибут в сущности. По умолчанию в списке атрибутов показывается только имя роли. Для отображения полного имени атрибута (как функционального имени, так и имени роли) следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Entities и затем включить опцию Rolename/Attribute (рис. 2.25). Полное имя показывается как функциональное имя и базовое имя, разделенные точкой (см. рис. 2.26).

Обязательным является применение имен ролей в том случае, когда два или более атрибутов одной сущности определены по одной и той же области, т. е. они имеют одинаковую область значений, но разный смысл. На рис. 2.27 сущность Продажа валюты содержит информацию об акте обмена валюты, в котором участвуют две валюты - проданная и купленная. Информация о валютах содержится в сущности Валюта. Следовательно, сущности Продажа валюты и Валюта должны быть связаны дважды и первичный ключ - Номер валюты должен дважды мигрировать в сущность Валюта в качестве внешнего ключа. Необходимо различать эти атрибуты, которые содержат информацию о номере проданной и купленной валюты (имеют разный смысл), но ссылаются на одну и ту же сущность Валюта (имеют общую область значений). В примере на рис. 2.27 атрибуты получили имена ролей Проданная и Купленная.

Рис. 2.27. Случай обязательности имен ролей



Другим примером обязательности присвоения имен ролей являются рекурсивные связи (иногда их называют "рыболовный крючок" - fish hook), когда одна и та же сущность является и родительской и дочерней одновременно. При задании рекурсивной связи атрибут должен мигрировать в качестве внешнего ключа в состав неключевых атрибутов той же сущности. Атрибут не может появиться дважды в одной сущности под одним именем, поэтому обязательно должен получить имя роли. На рис. 2.26 сущность Сотрудник содержит атрибут первичного ключа Табельный номер. Информация о руководителе сотрудника содержится в той же сущности, поскольку руководитель работает в той же организации. Чтобы сослаться на руководителя сотрудника следует создать рекурсивную связь (на рис. 2.26 связь руководит/подчиняется) и присвоить имя роли ("Руководитель"). Заметим, что рекурсивная связь может быть только неидентифицирующей. В противном случае внешний ключ должен был бы войти в состав первичного ключа и получить при генерации схемы признак NOT NULL. Это сделало бы невозможным построение иерархии - у дерева подчиненности должен быть корень - сотрудник, который никому не подчиняется в рамках данной организации.

Связь руководит/подчиняется на рис. 2.26 позволяет хранить древовидную иерархию подчиненности сотрудников. Такой вид рекурсивной связи называется иерархической рекурсией (hierarchical recursion) и задает связь, когда руководитель (экземпляр родительской сущности) может иметь множество подчиненных (экземпляров дочерней сущности), но подчиненный имеет только одного руководителя (рис. 2.28).





Иерархическая рекурсия Сетевая рекурсия

Рис. 2.28. Подчиненность экземпляров сущности в иерархической и сетевой рекурсии



Другим видом рекурсии является сетевая рекурсия (network recursion), когда руководитель может иметь множество подчиненных и, наоборот, подчиненный может иметь множество руководителей. Сетевая рекурсия задает паутину отношений между экземплярами родительской и дочерней сущностей. Это случай, когда сущность находится сама с собой в связи многие-ко-многим. Для разрешения связи многие-ко-многим необходимо создать новую сущность (подробно связь многие-ко-многим будет рассмотрена ниже).

Рис. 2.29. Пример реализации сетевой рекурсии



На рис. 2.29 рассмотрен пример реализации сетевой рекурсии. Структура моделирует родственные отношения между членами семьи любой сложности. Атрибут Тип отношения может принимать значения "отец-сын", "мать-дочь", "дед-внук", "свекровь-невестка", "тесть-зять" и т. д. Поскольку родственное отношение связывает всегда двух людей, от сущности Родственник к. сущности Родственное отношение установлены две идентифицирующие связи с именами ролей "Старший" и "Младший". Каждый член семьи может быть в родственных отношениях с любым другим членом семьи, более того, одну и ту же пару родственников могут связывать разные типы родственных отношений.

Если атрибут мигрирует в качестве внешнего ключа более чем на один уровень, то на первом уровне отображается полное имя внешнего ключа (имя роли + базовое имя атрибута), на втором и более - только имя роли. На рис. 2.30 изображена структура данных, которая содержит сущность Команда, сущность Игрок, в которой хранится информация об игроках каждой команды, и сущность Гол, содержащая информацию и голах, которые забивает каждый игрок. Атрибут внешнего ключа Номер команды сущности Игрок имеет имя роли "В какой команде играет".

Рис. 2.30. Миграция имен ролей

На следующем уровне, в сущности Гол, отображается только имя роли соответствующего атрибута внешнего ключа (В какой команде играет).

Правила ссылочной целостности (referential integrity, RI) - логические конструкции, которые выражают бизнес-правила использования данных и представляют собой правила вставки, замены и удаления. При генерации схемы БД на основе опций логической модели, задаваемых в закладке Rolename/RI Actions, будут сгенерированы правила декларативной ссылочной целостности, которые должны быть предписаны для каждой связи, и триггеры, обеспечивающие ссылочную целостность. Триггеры представляют собой программы, выполняемые всякий раз при выполнении команд вставки, замены или удаления (INSERT, UPDATE или DELETE). На рис. 2.30 существует идентифицирующая связь между сущностями Команда и Игрок. Что будет, если удалить команду? Экземпляр сущности Игрок не может существовать без команды (атрибут первичного ключа В какой команде играет. Номер команды не может принимать значение NULL), следовательно, нужно либо запретить удаление команды, пока в ней числится хотя бы один игрок (для удаления команды сначала нужно удалить всех игроков), либо сразу удалять вместе с командой всех ее игроков. Такие правила удаления называются "ограничение" и "каскад" (Parent RESTRICT и Parent CASCADE, см. рис. 2.25). Заметим, что сущности Игрок и Гол, в свою очередь, тоже связаны идентифицирующей связью и в случае удаления каскадом команды будут удалены все игроки команды и все голы, которые они забивали. Выполнение команды на удаление одной строки реально может привести к удалению тысячи строк в БД, поэтому использовать правило удаления каскадом следует с осторожностью. В том случае, если установлено правило ограничения удаления, при попытке выполнить удаление команды, в которой есть хотя бы один игрок, сервер реляционной СУБД возвратит ошибку.

На рис. 2.26 установлена необязательная неидентифицирующая связь между сущностями Отдел и Сотрудник. Экземпляр сущности Сотрудник может существовать без ссылки на отдел (атрибут внешнего ключа Где работает. Номер отдела может принимать значение NULL). В этом случае возможно установление правила установки в нуль - SET NULL. При удалении отдела атрибут внешнего ключа сущности Сотрудник - Где работает. Номер отдела примет значение NULL. Это означает, что при удалении отдела сотрудник остается работать в организации не будучи приписан к какому-либо отделу и информация о нем сохраняется.

Возможна установка еще двух правил удаления (если таковые поддерживаются СУБД):

SET DEFAULT - при удалении атрибуту внешнего ключа присваивается значение по умолчанию. Например, при удалении команды игроки могут быть переведены в другую команду.

NONE - при удалении значение атрибута внешнего ключа не меняется. Запись об игроке "повисает в воздухе", т. е. ссылается на несуществующую уже команду. Такая ситуация характерна для "плоских" таблиц. Например, если информация об игроках и командах хранится в dbf-файлах, можно удалить запись о команде, при этом файл игроков "ничего не будет знать" о том, что соответствующей команды не существует. Поэтому в настольных или файл-серверных системах функциональность, обеспечивающая правила ссылочной целостности, реализуется в клиентском приложении.

Правила удаления управляют тем, что будет происходить в БД при удалении строки. Аналогично правила вставки и обновления управляют тем, что будет происходить с БД, если строки изменяются или добавляются. Например, можно установить правило, которое разрешает вносить новую команду только в том случае, когда в нее зачислен хотя бы один игрок. Желаемое поведение может быть достигнуто следующими действиями:

ERwin автоматически присваивает каждой связи значение ссылочной целостности, устанавливаемой по умолчанию, прежде чем добавить ее в диаграмму. Режимы RI, присваиваемые ERwin по умолчанию (приведены в табл. 2.4), могут быть изменены в редакторе Referential Integrity Default, который вызывается, если щелкнуть по кнопке RI Defaults диалога Target Server (меню Server/Target Server).



Таблица 2.4. Значения RI, присваиваемые в ERwin no умолчанию, а также возможные оежимы для каждого типа связи





Идентифицирующая связь

Неидентифицирующая связь (Nulls Allowed)

Неидентифицирующая связь (No Nulls)

Категориальная связь

Child Delete Возможные режимы

RESTRICT, CASCADE, NONE

RESTRICT, CASCADE, NONE, SET NULL, SET DEFAULT

RESTRICT, CASCADE, NONE, SET DEFAULT

RESTRICT, CASCADE,

NONE

Child Delete Режимы по умолчанию

NONE

NONE

NONE

NONE

Child Insert Возможные режимы

RESTRICT, CASCADE,

NONE

RESTRICT, CASCADE, NONE, SET NULL,SET DEFAULT

RESTRICT, CASCADE, NONE, SET DEFAULT

RESTRICT, CASCADE,

NONE

Child Insert Режимы по умолчанию

RESTRICT

SET NULL

RESTRICT

RESTRICT

Child Update Возможные режимы

RESTRICT, CASCADE, NONE

RESTRICT, CASCADE, NONE, SET NULL,SET DEFAULT

RESTRICT, CASCADE, NONE, SET DEFAULT

RESTRICT, CASCADE, NONE

Child Update Режимы по умолчанию

RESTRICT

SET NULL

RESTRICT

RESTRICT

Parent Delete Возможные режимы

RESTRICT, CASCADE, NONE

RESTRICT, CASCADE, NONE, SET NULL,SET DEFAULT

RESTRICT, CASCADE, NONE, SET DEFAULT

RESTRICT, CASCADE,

NONE

Parent Delete Режимы по умолчанию

RESTRICT

SET NULL

RESTRICT

CASCADE

Parent Insert Возможные режимы

RESTRICT, CASCADE, NONE

RESTRICT, CASCADE, NONE, SET NULL,SET DEFAULT

RESTRICT, CASCADE, NONE, SET DEFAULT

RESTRICT, CASCADE, NONE

Parent Insert Режимы по умолчанию

NONE

NONE

NONE

NONE

Parent Update Возможные режимы

RESTRICT, CASCADE, NONE

RESTRICT, CASCADE, NONE, SET NULL,SET DEFAULT

RESTRICT, CASCADE, NONE, SET DEFAULT

RESTRICT, CASCADE, NONE

Parent Update Режимы по умолчанию

RESTRICT

SET NULL

RESTRICT

CASCADE



Связь многие-ко-многим возможна только на уровне логической модели данных. На рис. 2.31 вверху показан пример связи многие-ко-многим. Врач может принимать много пациентов, пациент может лечиться у нескольких врачей. Такая связь обозначается сплошной линией с двумя точками на концах.

Рис. 2.31. Связь многие-ко-многим



Для внесения связи следует установить курсор на кнопке в палитре инструментов, щелкнуть сначала по одной, а затем по другой сущности.

Связь многие-ко-многим должна именоваться двумя фразами - в обе стороны (в примере "принимает/лечится"). Это облегчает чтение диаграммы. Связь на рис. 2.31 следует читать Вран <принимает> Пациент"а, Пациент <лечится> у Врач"а.

При переходе к физическому уровню ERwin автоматически преобразует связь многие-ко-многим, добавляя новую таблицу и устанавливая две новые связи один-ко-многим от старых к новой таблице (рис. 2.32, сверху). При 'этом имя новой таблице присваивается автоматически как “Имя1 Имя2".

Рис. 2.32. Иллюстрация автоматического разрешения связи многие-ко-многим на уровне физической модели



Автоматического решения проблемы связи многие-ко-многим не всегда оказывается достаточно. В примере таблица Doctor_Patient имеет смысл визита к врачу, поэтому ее следует переименовать согласно бизнес-логике в Visit. Один и тот же пациент может много раз посещать врача, поэтому для того, чтобы идентифицировать визит, необходимо в состав первичного ключа таблицы Visit добавить дополнительную колонку, например дату-время посещения (VisitDatetime, рис. 2.33).

Рис. 2.33. Дополнение модели при разрешении связи многие-ко-многим на уровне физической модели



Следует заметить, что после внесения дополнительной колонки на физическом уровне на логическом уровне представление модели не изменится, диаграмма будет выглядеть так, как на рис. 2.31.



2.2.4. Типы сущностей и иерархия наследования



Как было указано выше, связи определяют, является ли сущность независимой или зависимой. Различают несколько типов зависимых сущностей.

Характеристическая - зависимая дочерняя сущность, которая связана только с одной родительской и по смыслу хранит информацию о характеристиках родительской сущности.

Рис. 2.34. Пример характеристической сущности "Хобби "



Ассоциативная - сущность, связанная с несколькими родительскими сущностями. Такая сущность содержит информацию о связях сущностей. Примером ассоциативной сущности является Visit на рис. 2.33.

Именующая - частный случай ассоциативной сущности, не имеющей собственных атрибутов (только атрибуты родительских сущностей, мигрировавших в качестве внешнего ключа). Примером именующей сущности является Doctor_Patient на рис. 2.32.

Категориальная - дочерняя сущность в иерархии наследования.

Иерархия наследования (или иерархия категорий) представляет собой особый тип объединения сущностей, которые разделяют общие характеристики. Например, в организации работают служащие, занятые полный рабочий день (постоянные служащие) и совместители. Из их общих свойств можно сформировать обобщенную сущность (родовой предок) Сотрудник (рис. 2.35), чтобы представить информацию, общую для всех типов служащих. Специфическая для каждого типа информация может быть* расположена в категориальных сущностях (потомках) Постоянный сотрудник и Совместитель.

Обычно иерархию наследования создают, когда несколько сущностей имеют общие по смыслу атрибуты, либо когда сущности имеют общие по смыслу связи (например, если бы Постоянный сотрудник и Совместитель имели бы сходную по смыслу связь "работает в" с сущностью Организация), либо когда это диктуется бизнес-правилами.

Для каждой категории можно указать дискриминатор - атрибут родового предка, который показывает, как отличить одну категориальную сущность от другой (атрибут Тип на рис. 2 35).

Рис. 2.35. Иерархия наследования. Неполная категория



Иерархии категорий делятся на два типа - полные и неполные. В полной категории одному экземпляру родового предка (сущность Служащий, рис. 2.36) обязательно соответствует экземпляр в каком-либо потомке, т. е. в примере служащий обязательно является либо совместителем, либо консультантом, либо постоянным сотрудником.

Если категория еще не выстроена полностью и в родовом предке могут существовать экземпляры, которые не имеют соответствующих экземпляров в потомках, то такая категория будет неполной. На рис. 2.35 показана неполная категория - сотрудник может быть не только постоянным или совместителем, но и консультантом, однако сущность Консультант еще не внесена в иерархию наследования.

Рис. 2.36. Иерархия наследования. Полная категория

Полная категория помечается символом , неполная - . Возможна комбинация полной и неполной категорий. На рис. 2.37 помимо постоянных сотрудников и совместителей могут быть и консультанты, что не отражено в иерархии (неполная категория), но каждый постоянный сотрудник либо мужчина, либо женщина (полная категория).

Рис. 2.37. Иерархия наследования. Комбинация полной и неполной категорий

Для создания категориальной связи следует:

Для редактирования категорий нужно щелкнуть правой кнопкой мыши по символу категории и выбрать в контекстном меню пункт Subtype Relationship Editor. В диалоге Subtype Relationship (рис. 2.38) можно указать атрибут - дискриминатор категории (список Discriminator Attribute Choice) и тип категории - полная/неполная (радиокнопки Complete/Incomplete).

Рис. 2.38. Диалог Subtype Relationship



Рассмотрим возможные стадии построения иерархии наследования. Определение сущностей с общими (по определению) атрибутами. Предположим, в процессе проектирования созданы сущности Постоянный сотрудник и Совместитель (рис. 2.39). Можно заметить, что часть атрибутов у этих сущностей (Фамилия, Имя, Отчество, Дата рождения, Должность) имеет одинаковый смысл.

Рис. 2.39. Сущности с общими по смыслу атрибутами



Перенос общих атрибутов в сущность - родовой предок. В случае обнаружения совпадающих по смыслу атрибутов следует создать новую сущность (Сотрудник) - родовой предок и перенести в нее общие атрибуты (Фамилия, Имя, Отчество, Дата рождения. Должность).

Создание неполной структуры категорий. Создается категориальная связь от новой сущности - родового предка к старым сущностям - потомкам. Новая сущность дополняется атрибутом-дискриминатором категории (Тип) (см. рис. 2.35).

Создание полной структуры категорий. Проводится дополнительный поиск сущностей, имеющих общие по смыслу атрибуты с родовым предком. В примере это сущность Консультант (рис. 2.40).

Рис. 2.40. Дополнительная сущность с общими по смыслу атрибутами



Общие атрибуты переносятся в родового предка и категория преобразуется в полную (признак полной категории устанавливается в диалоге Subtype Relationship). Сущность Консультант не имеет атрибута Должность, поэтому в родовом предке значение этого атрибута в случае консультанта будет NULL. В зависимости от бизнес-правил атрибут Должность может быть перенесен обратно из родового предка в сущности - потомки Постоянный сотрудник и Совместитель.

Комбинации полной и неполной структур категорий. При необходимости создание иерархии категорий можно продолжить. Для каждого потомка может найтись сущность с общими атрибутами, тогда сущность - потомок становится родовым предком для новых потомков, и т. д. (см. рис. 2.37).



2.2.5. Ключи



Каждый экземпляр сущности должен быть уникален и отличаться от других атрибутов.

Первичный ключ (primary key) - это атрибут или группа атрибутов, однозначно идентифицирующая экземпляр сущности. Атрибуты первичного ключа на диаграмме не требуют специального обозначения - это те атрибуты, которые находятся в списке атрибутов выше горизонтальной линии (см., например, рис. 2.33). При внесении нового атрибута в диалоге Attribute Editor для того, чтобы сделать его атрибутом первичного ключа, нужно включить флажок Primary Key в нижней части закладки General. На диаграмме неключевой атрибут можно внести в состав первичного ключа, воспользовавшись режимом переноса атрибутов (кнопка в палитре инструментов).

Выбор первичного ключа может оказаться непростой задачей, решение которой может повлиять на эффективность будущей ИС. В одной сущности могут оказаться несколько атрибутов или наборов атрибутов, претендующих на роль первичного ключа. Такие претенденты называются потенциальными ключами (candidate key).

Ключи могут быть сложными, т. е. содержащими несколько атрибутов. Сложные первичные ключи не требуют специального обозначения - это список атрибутов выше горизонтальной линии:"

Рассмотрим кандидатов на первичный ключ сущности Сотрудник (рис. 2.41).

Здесь можно выделить следующие потенциальные ключи:

1. Табельный номер,

2. Номер паспорта;

3. Фамилия + Имя + Отчество.

Рис. 2.41. Определение первичного ключа для сущности "Сотрудник"



Для того чтобы стать первичным, потенциальный ключ должен удовлетворять ряду требований:

Уникальность. Два экземпляра не должны иметь одинаковых значений возможного ключа. Потенциальный ключ № 3 (Фамилия + Имя + Отчество) является плохим кандидатом, поскольку в организации могут работать полные тезки.

Компактность. Сложный возможный ключ не должен содержать ни одного атрибута, удаление которого не приводило бы к утрате уникальности. Для обеспечения уникальности ключа № 3 дополним его атрибутами Дата рождения и Цвет волос. Если бизнес-правила говорят, что сочетания атрибутов Фамилия + Имя + Отчество + Дата рождения достаточно для однозначной идентификации сотрудника, то Цвет волос оказывается лишним, т. е. ключ Фамилия + Имя + Отчество + Дата рождения + Цвет волос не является компактным.

При выборе первичного ключа предпочтение должно отдаваться более простым ключам, т. е. ключам, содержащим меньшее количество атрибутов. В примере ключи № 1 и 2 предпочтительней ключа № 3.

Атрибуты ключа не должны содержать нулевых значений. Если допускается, что сотрудник может не иметь паспорта или вместо паспорта иметь какое-либо другое удостоверение личности, то ключ № 2 не подойдет на роль первичного ключа. Если для обеспечения уникальности необходимо дополнить потенциальный ключ дополнительными атрибутами, то они не должны содержать нулевых значений. Дополняя ключ № 3 атрибутом Дата рождения, нужно убедиться в том, что даты рождения известны для всех сотрудников.

Значение атрибутов ключа не должно меняться в течение всего времени существования экземпляра сущности. Сотрудница организации может выйти замуж и сменить как фамилию, так и паспорт. Поэтому ключи № 2 и 3 не подходят на роль первичного ключа.

Каждая сущность должна иметь по крайней мере один потенциальный ключ. Многие сущности имеют только один потенциальный ключ. Такой ключ становится первичным. Некоторые сущности могут иметь более одного возможного ключа. Тогда один из них становится первичным, а остальные - альтернативными ключами. Альтернативный ключ (Alternate Key) - это потенциальный ключ, не ставший первичным. ERwin позволяет выделить атрибуты альтернативных ключей, и по умолчанию в дальнейшем при генерации схемы БД по этим атрибутам будет генерироваться уникальный индекс.

При работе ИС часто бывает необходимо обеспечить доступ к нескольким экземплярам сущности, объединенным каким-либо одним признаком. Для повышения производительности в этом случае используются неуникальные индексы. ERwin позволяет на уровне логической модели назначить атрибуты, которые будут участвовать в неуникальных индексах. Атрибуты, участвующие в неуникальных индексах, называются Inversion Entries (инверсионные входы). Inversion Entry - это атрибут или группа атрибутов, которые не определяют экземпляр сущности уникальным образом, но часто используются для обращения к экземплярам сущности. ERwin генерирует неуникальный индекс для каждого Inversion Entry.

Создать альтернативные ключи и инверсионные входы можно в закладке Key Group диалога Attribute Editor (рис. 2.42). Если щелкнуть по кнопке !!!, расположенной в правой верхней части закладки, вызывается диалог Key Group Editor (рис. 2.43). В верхней части диалога находится список ключей, в нижней - список атрибутов, доступных для включения в состав ключа (слева), и список ключевых атрибутов. Каждый вновь созданный ключ должен иметь хотя бы один атрибут. Для включения атрибута в состав ключа следует выделить его в левом списке и щелкнуть по кнопке !!!

Рис. 2.42. Закладка Key Group диалога Attribute Editor

Рис. 2.43. Диалог Key Group Editor



Для создания нового ключа следует щелкнуть по кнопке New. Появляется диалог New Key Group (рис. 2.44). Имя нового ключа присваивается автоматически ("Alternate Key N" для альтернативного ключа и "Inversion Entry N" для инверсионного входа, где N - порядковый номер ключа).

Рис. 2.44. Диалог New Key Group



Каждому ключу соответствует индекс, имя которого также присваивается автоматически ("XAKNENTITY" для альтернативного ключа и " XIENENTITY" для инверсионного входа, где N - порядковый номер ключа, ENTITY - имя сущности). Имена ключа и индекса при желании можно изменить вручную.





Рис. 2.45. Сущность "Сотрудник" с отображением ключей



На диаграмме атрибуты альтернативных ключей обозначаются как (AKn.m), где n - порядковый номер ключа, m - порядковый номер атрибута в ключе. Когда альтернативный ключ содержит несколько атрибутов, (AKn.m) ставится после каждого. На рис. 2.45 атрибуты Фамилия, Имя, Отчество и Дата рождения входят в альтернативный ключ № 1 (АК1), Номер паспорта составляет альтернативный ключ № 2 (АК2). Инверсионные входы обозначаются как (IEn.m), где n - порядковый номер входа, m -порядковый номер атрибута. Инверсионный вход IE1 (атрибут Должность) позволяет выбрать всех сотрудников, занимающих одинаковую должность, IE2 (атрибуты Город и Улица) - всех сотрудников, живущих на одной улице, IE3 (атрибут Номер комнаты) - всех сотрудников, работающих в одной комнате, a IE4 (атрибут Дата рождения) - всех сотрудников, родившихся в один день. Если один атрибут входит в состав нескольких ключей, ключи перечисляются в скобках через запятую (атрибут Дата рождения входит в состав АК1 и IE4). По умолчанию номера альтернативных ключей и инверсионных входов рядом с именем атрибута на диаграмме не показываются. Для отображения номера следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Entities и затем включить опцию Alternate Key Designator (AK).

Внешние ключи (Foreign Key) создаются автоматически, когда связь соединяет сущности: связь образует ссылку на атрибуты первичного ключа в дочерней сущности и эти атрибуты образуют внешний ключ в дочерней сущности (миграция ключа). Атрибуты внешнего ключа обозначаются символом (FK) после своего имени (см. рис. 2.45). Атрибут внешнего ключа Где работает. Номер отдела ("Где работает" - имя роли) является атрибутом первичного ключа (РК) в сущности Отдел.

Зависимая сущность может иметь один и тот же внешний ключ из нескольких родительских сущностей. Сущность может также получить один и тот же внешний ключ несколько раз от одного и того же родителя через несколько разных связей. Когда ERwin обнаруживает одно из этих событий, он распознает, что два атрибута одинаковы, и помещает атрибут внешнего ключа в зависимой сущности только один раз. Хотя в закладке Key Group диалога Attribute Editor этот атрибут будет входить в два внешних ключа, на диаграмме он показывается только один раз. Это комбинирование или объединение идентичных атрибутов называется унификацией.

Унификация производится, поскольку правила нормализации запрещают существование в одной сущности двух атрибутов с одинаковыми именами. В некоторых случаях (рис. 2.46) этот результат соответствует действительности. Сотрудники работают в отделах, каждый сотрудник ведет несколько проектов. Сущность Отдел связана идентифицирующей связью с сущностью Сотрудник и Проект, ее первичный ключ Номер отдела мигрирует в состав первичного ключа дочерних сущностей в качестве внешнего ключа. Но сущность Сотрудник, в свою очередь, тоже имеет идентифицирующую связь с сущностью Проект и атрибуты ее первичного ключа (в том числе Номер отдела - второй раз!) мигрируют в состав первичного ключа сущности Проект.

Рис. 2.46. Унификация атрибута



По смыслу это одно и то же значение номера отдела, поскольку в отделе реализуется проекты, которые ведут сотрудники того же отдела. ERwin унифицирует атрибуты и отображает на диаграмме только один атрибут Номер отдела.

Есть и другие случаи, когда унификация нежелательна. Например, когда два атрибута имеют одинаковые имена, но на самом деле они отличаются по смыслу и необходимо, чтобы это отличие отражалось в диаграмме. В этом случае необходимо использовать имена ролей атрибутов внешнего ключа (см. рис. 2.27).



2.2.6. Нормализация данных



Нормализация - процесс проверки и реорганизации сущностей и атрибутов с целью удовлетворения требований к реляционной модели данных. Нормализация позволяет быть уверенным, что каждый атрибут определен для своей сущности, значительно сократить объем памяти для хранения информации и устранить аномалии в организации хранения данных. В результате проведения нормализации должна быть создана структура данных, при которой информация о каждом факте хранится только в одном месте. Процесс нормализации сводится к последовательному приведению структуры данных к нормальным формам - формализованным требованиям к организации данных. Известны шесть нормальных форм:

На практике обычно ограничиваются приведением данных к третьей нормальной форме (полная атрибутивная модель, FA, см. 2.2.1). В данном подразделе будут достаточно кратко рассмотрены первые три нормальные формы и, в качестве иллюстрации, четвертая нормальная форма.

Для углубленного изучения нормализации следует рекомендовать книгу К. Дж. Дейта "Введение в системы баз данных" (Киев;М.:Диалектика, 1998).

Нормальные формы основаны на понятии функциональной зависимости (в дальнейшем будет использоваться термин "зависимость"). Приведем формальное определение для функциональной зависимости.

Функциональная зависимость (FD). Атрибут В сущности Е функционально зависит от атрибута А сущности Е тогда и только тогда, когда каждое значение А в Е связало с ним точно одно значение В в Е, т. е. А однозначно определяет В.

Полная функциональная зависимость. Атрибут В сущности Е полностью функционально зависит от ряда атрибутов А сущности Е тогда и только тогда, когда В функционально зависит от А и не зависит ни от какого подряда А.

Рис. 2.47. Ненормализованная сущность "Сотрудник"



На рис. 2.47 в сущности Сотрудник значение атрибутов Фамилия, Имя и Отчество однозначно определяются значением атрибута Табельный номер, т. е. атрибуты Фамилия, Имя и Отчество зависят от атрибута Табельный номер. Функциональные зависимости определяются бизнес-правилами предметной области. Так, если оклад сотрудника определяется только должностью, то атрибут Оклад зависит от атрибута Должность; если оклад зависит еще, например, от стажа, то такой зависимости нет. В нижеследующих примерах будем считать для определенности, что такая зависимость есть.

Рассмотрим нормальные формы.

Первая нормальная форма (1NF). Сущность находится в первой нормальной форме тогда и только тогда, когда все атрибуты содержат атомарные значения. Среди атрибутов не должно встречаться повторяющихся групп, т. е. несколько значений для каждого экземпляра. На рис, 2 47 атрибуты Телефон и Хобби являются нарушением первой нормальной формы. Что будет, если у сотрудника несколько рабочих телефонов? Запись значения колонки через разделитель, например "124-56-78, 124-56-79, 124-56-90" или "Аквалангист, мотоциклист, шахматист", приводит к ряду проблем. Размера поля может не хватить для хранения данных (нельзя увеличивать список телефонов до бесконечности), по такой колонке невозможно построить индекс и т. д. и т. п. Сущность, приведенная на рис. 2.48, не является решением проблемы. Что будет, если у сотрудника появится четвертый телефон или третье хобби? Эту информацию будет негде хранить.

Рис. 2.48. Еще один пример ненормализованной сущности



Другой ошибкой нормализации является хранение в одном атрибуте разных по смыслу значений. На рис. 2.47 атрибут Дата зачисления или увольнения хранит информацию как о зачислении, так и об увольнении сотрудника. Если хранится только одно значение, то невозможно понять, какая именно дата внесена. Если внести атрибут-признак типа даты, тип можно будет определить, но останется возможность хранения только одной даты для каждого сотрудника.

Для приведения сущности к первой нормальной форме следует:

На рис. 2.49 показана сущность Сотрудник, приведенная к первой нормальной форме.

Рис. 2.49. Сущность "Сотрудник", приведенная к первой нормальной форме



Вторая нормальная форма (2NF). Сущность находится во второй нормальной форме, если она находится в первой нормальной форме и каждый неключевой атрибут полностью зависит от первичного ключа (не должно быть зависимости от части ключа). Вторая нормальная форма имеет смысл только для сущностей, имеющих сложный первичный ключ.

Рис. 2.50. Сущность "Проект"

Предположим, сущность Проект содержит информацию о проекте, которым руководит сотрудник, причем информация содержится как непосредственно о проекте, так и о руководителе проекта (рис. 2.50). Атрибуты Фамилия, Имя, Отчество и Должность зависят только от атрибута Табельный номер руководителя, но вовсе не от Наименования проекта. Другими словами, имеется зависимость только от части ключа.

Для приведения сущности ко второй нормальной форме следует:

Рис. 2.51. Сущность "Проект", приведенная ко второй нормальной форме



Вторая нормальная форма позволяет избежать следующих аномалий при выполнении операций:

Обновление (UPDATE). Имеет место дублирование данных о сотруднике, если он руководит несколькими проектами. Если данные о сотруднике изменяются, необходимо менять несколько записей (по числу ведомых проектов).

Вставка (INSERT). Невозможно ввести данные о сотруднике, если он в данный момент не руководит проектами.

Удаление (DELETE). Если сотрудник временно прекращает руководство проектами, данные о нем теряются.

На рис. 2.51 показана сущность Проект, приведенная ко второй нормальной форме.

Третья нормальная форма (3NF). Сущность находится в третьей нормальной форме, если она находится во второй нормальной форме и никакой неключевой атрибут не зависит от другого неключевого атрибута (не должно быть взаимозависимости между неключевыми атрибутами).

На рис. 2.49 сущность Сотрудник находится во второй нормальной форме (имеется только один атрибут первичного ключа, поэтому не может быть зависимости неключевых атрибутов от части ключа), но неключевой атрибут Оклад зависит от другого неключевого атрибута - Должности.

Для приведения сущности ко второй нормальной форме следует:

Рис. 2.52. Сущность "Сотрудник", приведенная к третьей нормальной форме



В третьей нормальной форме каждый атрибут сущности зависит от ключа, от всего ключа целиком и ни от чего другого, кроме как от ключа. Третья нормальная форма также позволяет избежать ряда аномалий:

Обновление (UPDATE). Имеет место дублирование данных об окладе, если должность занимают несколько сотрудников. Если оклад соответствующих должности меняется, необходимо менять несколько записей (по числу сотрудников на одной должности).

Вставка (INSERT). Невозможно ввести данные об окладе, соответствующем должности, если в данный момент нет сотрудника, занимающего эту должность.

Удаление (DELETE). В случае удаления из таблицы сотрудника, занимающего уникальную должность, данные об окладе теряются.

Четвертая нормальная форма (4NF) требует отсутствия многозначных зависимостей между атрибутами.

В примере на рис. 2.53 (слева) преподаватель читает лекции по нескольким предметам и курирует несколько групп студентов. Одна группа студентов может изучать несколько предметов, одному предмету могут обучаться несколько групп студентов. Имеется многозначная зависимость между атрибутами Предмет и Группа. При этом возможна аномалия: если у преподавателя появляется новая группа, приходится добавлять несколько записей, по числу читаемых предметов.

Для приведения сущности к четвертой нормальной форме следует создать новую сущность и перенести атрибуты с многозначной зависимостью в разные сущности (рис. 2.53, справа). Связь между новыми сущностями при этом устанавливать нельзя, поскольку в результате миграции атрибутов внешних ключей атрибуты с многозначной зависимостью вновь окажутся в одной сущности. Ссылочную целостность в этом случае следует поддерживать при помощи триггеров.

Рис. 2.53. Иллюстрация четвертой нормальной формы



Поддержка нормализации в ERwin. ERwin не содержит полного алгоритма нормализации и не может проводить нормализацию автоматически, однако его возможности облегчают создание нормализованной модели данных. Запрет на присвоение неуникальных имен атрибутов в рамках модели (при соответствующей установке опции Unique Name) облегчает соблюдение правила "один факт - в одном месте". Имена ролей атрибутов внешних ключей и унификация атрибутов также облегчают построение нормализованной модели.

Денормализация. В результате нормализации все взаимосвязи данных становятся правильно определены, исключаются аномалии при оперировании с данными, модель данных становится легче поддерживать. Однако часто нормализация данных не ведет к повышению производительности ИС в целом. Рассмотрим примеры на рис. 2.47 и 2.52. Для получения полной информации о сотруднике из ненормализованной структуры данных достаточно обратиться к одной таблице (см. рис. 2.47). После приведения структуры данных к третьей нормальной форме (рис. 2.52) информация о сотруднике содержится уже в четырех таблицах. Хотя общее количество строк в этих таблицах может быть меньше, чем в исходной (до нормализации), теперь для получения полной информации о сотруднике серверу БД необходимо обращаться одновременно к четырем таблицам (объединение таблиц, join). Время выполнения запроса с объединением может во много. раз превосходить время выполнения запроса к одной таблице, другими словами, в приведенном примере общая производительность ИС в результате нормализации скорее всего упадет. В целях повышения производительности при переходе на физический уровень приходится сознательно отходить от нормальных форм для того, чтобы использовать возможности конкретного сервера или ИС в целом.

В отличие от процесса нормализации денормализация не может быть представлена в виде четко сформулированных правил. К сожалению, в каждом конкретном случае приходится искать конкретные решения, которые используют специфику ИС и предметной области и не могут быть тиражированы.

Примером денормализации могут служить производные атрибуты, которые являются нарушением первой нормальной формы (см. 2.2.2). Другой пример денормализации приведен на рис. 2.54.

Рис. 2.54. Пример денормализации



Слева данные находятся в третьей нормальной форме, но для получения из БД информации о сотруднике, включая его оклад, приходится обращаться к таблицам Должность и Сотрудник. Если в таблицу Сотрудник добавить колонку Оклад (рис. 2.54, справа), то тогда при выборке информации о сотруднике достаточно обратиться только к таблице Сотрудник (исключается объединение). При этом нарушается третья нормальная форма и возникают аномалии, в том числе аномалии при обновлении (если оклад соответствующих должности меняется, необходимо менять несколько записей по числу сотрудников на одной должности). Для решения проблемы можно делать выборку только из таблицы Сотрудник, а обновлять значение оклада только в таблице Должность. Но при этом возникает противоречие между старым значением оклада, хранящимся в таблице Сотрудник, и новыми данными, хранящимися в таблице Должность. Чтобы избежать противоречия, можно создать утилиту (процедуру сервера), которая будет запускаться во время минимальной загрузки сервера, например ночью, и выравнивать значения колонок. Если при выборке должности всегда необходимо самое свежее значение, то такое решение неприемлемо. Если задача позволяет подождать до начала следующего дня после редактирования справочника Должность, то такое решение вполне допустимо.

Заметим, что приведенный пример следует воспринимать исключительно как иллюстрацию, а не как руководство к действию.

Еще один пример денормализации данных будет рассмотрен в подразделе 2.2.8, посвященном проектированию хранилищ данных.

Поддержка денормализации в ERwin. Денормализация, как правило, проводится на уровне физической модели. ERwin позволяет сохранить на уровне логической модели нормализованную структуру, при этом построить на уровне, физической модели структуру (возможно, денормализован-ную), которая обеспечивает лучшую производительность, используя особенности конкретной СУБД и бизнес-правил предметной области.

ERwin имеет следующую функциональность для поддержки денормализации:

Сущности, атрибуты, ключи и домены можно создавать только на уровне логической модели, включив в соответствующих редакторах опцию Logical Only (см., например, рис. 2.10 и 2.15). Такие объекты не будут отображаться на уровне физической модели и не будут создаваться при генерации БД.

Таблицы, колонки, домены и индексы можно создавать только на уровне физической модели (опция Physical Only, см. 2.3). Например, на уровне только физической модели может быть создана колонка Оклад таблицы Сотрудник, см. рис. 2.54.

При автоматическом разрешении связи многие-ко-многим (см. 2.2.3) в физической модели создается новая таблица и структура данных может быть дополнена только на уровне физической модели.



2.2.7. Домены



Домен можно определить как совокупность значений, из которых берутся значения атрибутов. Каждый атрибут может быть определен только на одном домене, но на каждом домене может быть определено множество атрибутов. В понятие домена входит не только тип данных, но и область значений данных. Например, можно определить домен "Возраст" как положительное целое число и определить атрибут Возраст сотрудника как принадлежащий этому домену.

В ERwin домен может быть определен только один раз и использоваться как в логической, так и в физической модели.

Домены позволяют облегчить работу с данными как разработчикам на этапе проектирования, так и администраторам БД на этапе эксплуатации системы. На логическом уровне домены можно описать без конкретных физических свойств. На физическом уровне они автоматически получают специфические свойства, которые можно изменить вручную. Так, домен "Возраст" может иметь на логическом уровне тип Number, на физическом уровне колонкам домена будет присвоен тип INTEGER.

Для создания домена в логической модели служит диалог Domain Dictionary Editor, (рис. 2.55). Его можно вызвать из меню Edit/Domain Dictionary по кнопке, расположенной в верхней левой части закладки General диалога Attribute Editor (см. рис. 2.14). Для создания нового домена в диалоге Domain Dictionary Editor следует:

Рис. 2.55. Диалог Domain Dictionary Editor



В диалоге Domain Dictionary Editor можно связать домен и иконкой, с которой он будет отображаться в списке доменов (Domain Icon), и иконкой, с которой атрибут, определенный на домене, будет отображаться в модели (Icon Inherited by Attribite).

Рис. 2.56. Диалог New Domain



Каждый домен может быть описан в закладке Definition, снабжен комментарием в закладке Note или свойством, определенным пользователем в закладке UDP.

Рис. 2.57. Создание нового атрибута с помощью диалога Independent Attribute Browser



ERwin имеет специальный инструмент, который значительно облегчает создание новых атрибутов в модели, используя описание доменов, -Independent Attribute Browser. Этот диалог вызывается (и скрывается) по горячему ключу CTRL+B. С его помощью можно выбрать в списке домен и по методу drag&drop перенести его в какую-либо сущность. В ней будет создан новый атрибут с именем, которое следует задать в окне Name Inherited by Attribite диалога Domain Dictionary Editor. Если значение поля не задано, по умолчанию принимается имя домена. На рис. 2.57 для домена "Возраст" значение этого поля было "Атрибут Возраст". В дальнейшем в случае необходимости имя атрибута .можно изменить.

Рис. 2.58. Диалог Domain Dictionary Editor на физическом уровне



На физическом уровне диалог Domain Dictionary Editor позволяет редактировать физические свойства домена. На рис. 2.58 показана закладка ORACLE. Имя этой закладки зависит от выбранного сервера БД. На ней можно задать конкретный тип данных, соответствующих домену, правила присвоения NULL-значений, правила валидации (правила проверки допустимых значений) и задания значения по умолчанию. Правила валидации и значения по умолчанию должны быть предварительно описаны и именованы так, как это описано в 2.3.4 (на рис. 2.58 для домена "Возраст" заданы соответственно правило валидации "Проверка_возраста" и значение по умолчанию "Возраст по умолчанию"). Для вызова диалогов редактирования правил валидации и значений по умолчанию служат кнопки “…” справа от соответствующего списка выбора (Valid и Default).

Рассмотрим функции других закладок диалога Domain Dictionary Editor:

General (рис. 2.59). Задание родительского домена (Domain Parent) и имени, присваиваемого колонке при ее создании с помощью Independent Column Browser. С помощью опции Physical Only домен можно определить только на уровне физической модели.

Comment. Внесение комментария к атрибуту.

UDP. Свойства, определяемые пользователем.

Visual Basic - PowerBuilder. Задание специальных свойств домена для кодогенерации клиентского приложения.

Рис. 2.59. Закладка General диалога Domain Dictionary Editor



Домены могут быть использованы при генерации схемы БД для создания типов, определяемых пользователем для тех СУБД, которые поддерживают такие конструкции (DB2, Rdb, Inteibase, SQL Anywhere, SQL Server и SYBASE). Типы, определяемые пользователем, представляют собой синонимы существующих в БД типов, создаваемых для удобства работы с данными.

При выборе соответствующего сервера на закладке General появляется флажок:

Для создания типов, определяемых пользователем, необходимо включить соответствующую опцию. При генерации схемы БД колонки, определенные на соответствующем домене, будут иметь тип, определяемый пользователем.

Оглавление Назад Далее

Hosted by uCoz
